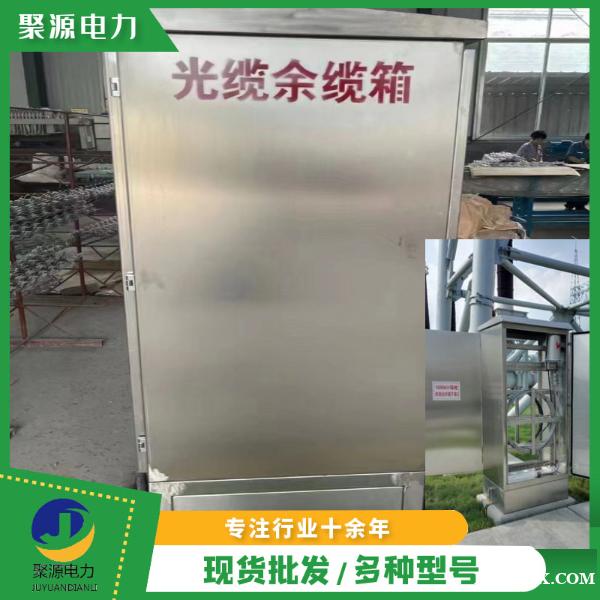

余缆箱

本实用新型公开了一种变电站光缆接续余缆箱,它包括光缆,接续盒和余缆架,其要点是所述余缆架固定设置在余缆箱内,所述接续盒固定安装在余缆架上,所述光缆的一端通过接线柱与接续盒连接,光缆的另一端通过套管与变电站室外装置连接;所述余缆箱上设有带安全锁的箱门,所述余缆箱上设有防雨罩.本实用新型安全可靠性,安装简易方便,避免了高空作业及维护时由于OPGW光缆脱落而发生意外触电的危险.余缆箱能够起到防水,防风,防盗的作用.接续完成后的光缆,接续盒设备可以方便的安装在余缆箱内,与室外变电装置设备协调统一,箱体结构便于检修维护检测.解决了现有技术存在安全性差,接续盒和余缆架安装不规范的技术问题.
OPGW光缆从电缆沟进入落地余缆箱，OPGW光缆盘存在余缆箱内部正面的金属十字叉上，导引光缆盘存在余缆箱背面的金属余缆架上，OPGW接头盒安装在余缆箱正面的左上角，用于OPGW光缆与导引光缆熔接，熔接好的导引光缆沿电缆沟进入变电站通信机房。
架空地线复合光缆（OPGW）在进站门型架处应可靠接地，防止一次线路发生短路时，光缆被感应电压击穿而中断

光缆接头盒产品用途
主要用于OPGW/ADSS光缆接头的连接保护

结构特点
a光缆接头及余长采用送片式存纤，接头保护形式为热缩套管补强。
b接头盒采用密封圈及硅胶密封，操作简单可重复开启。
c可根据要求格光缆接头盒接地，并配备的塔用或杆用固定安装架。
d机械强度高，密封性能好，合金外壳采用电化处理，耐腐蚀。
e光缆固定采用与光缆直径相匹配的铝管夹紧，防止夹伤光缆。

产品优点
防腐、、防尘、抗冲击、寿命长、价格优，安装使用方便
